静龙门搅拌摩擦焊设备

该类型设备具有最普遍的市场应用，例如：电池托盘、储能箱体、电池汇流排、电机壳体、真空腔体、液冷板等。

视频播放：

静龙门

一、产品优势

● 高刚性配置
铸造机身，极大提升装配精度以及焊接过程稳定性。

● 操作便捷
采用西门子控制系统和符合人体工程学的外形设计，操作便捷。

● 适应性强
配置高性能主轴，适用于有色金属及其异种材料的高速焊接。

● 可非标定制
标准与非标多款机型，机型覆盖范围广，可进行设备非标定制。

● 选配功能丰富
具有工具自动切换装置、TPDA系统、焊具管理系统、静止轴肩自动清理装置等选配功能，满足多种焊接工况需求，设备使用效率高。

● 一站式交钥匙工程服务
提供从方案策划、设备制造、产品调试到工艺培训等一站式交钥匙工程服务。

二、专用焊具

专业团队自主研发的焊具，为稳定生产和新工艺的开发提供保障。

种类多：动轴肩、静止轴肩。
效果好：焊缝微减薄；接头强度可达母材70%以上。
寿命长：可稳定焊接1500m以上。
效率高：量产速度可达3m/min。
出货快：最快当日出货。
定制服务：根据工况提供“一对一”设计、加工服务。

三、设备型号

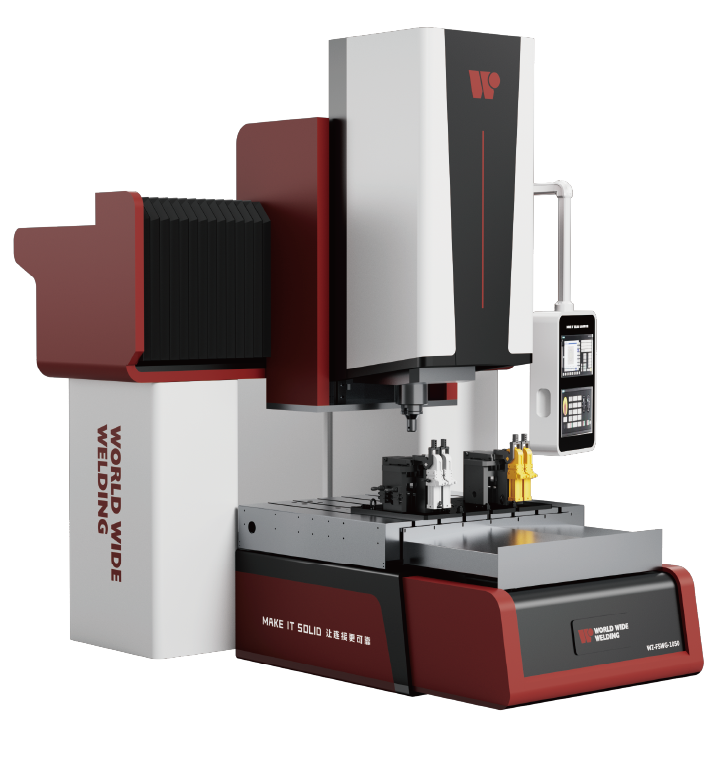

型号：WZ-FSWG-1050
双工位：工作台尺寸为1300mm×600mm
X轴行程为500mm，Y轴行程为1000mm
典型应用：导电排、水冷板、铝铜连接件、BUSBAR

型号：WZ-FSWG-1550
工作台尺寸：1500mm×500mm
X轴行程为1500mm，Y轴行程为500mm
典型应用：水冷板、铝铜实验板、氢燃料电堆箱体

型号：WZ-FSWG-1715
工作台尺寸：1700mm×1400mm
X轴行程为1700mm，Y轴行程为1500mm
典型应用：水冷板、控制器壳体、储能箱体


型号：WZ-FSWG-2518
工作台尺寸：2500mm×1800mm
X轴行程为2500mm，Y轴行程为1800mm
典型应用：电池托盘、水冷板、高铁底板、光伏密封腔体、弹体护罩、控制器壳体

型号：WZ-FSWG-3222
工作台尺寸：3000mm×2000mm
X轴行程为3200mm，Y轴行程为2200mm
典型应用：真空腔体、氢燃料电堆箱体、5G散热器箱体、储能箱体

四、基本参数

型号		WZ-FSWG-1550	WZ-FSWG-1050（双工位）	WZ-FSWG-1715	WZ-FSWG-2718	WZ-FSWG-2518	WZ-FSWG-3222
结构形式		立式静龙门	立式静龙门	立式静龙门	立式静龙门	立式静龙门	立式静龙门
轴向力（吨）		3/6	3/6	3/6	3/6	3/6	3/6
可焊接厚度(mm)		8/16	8/16	8/16	8/16	8/16	8/16
控制系统		西门子828D	西门子828D	西门子828D	西门子828D	西门子828D	西门子828D
主轴最大转速rpm		4000/3000	4000/3000	4000/3000	4000/3000	4000/3000	4000/3000
主轴锥度		BT50	BT50	BT50	BT50	BT50	BT50
连接方式		直结式	直结式	直结式	直结式	直结式	直结式
传动方式	X	行星齿轮/ 1:3	行星齿轮/ 1:3	行星齿轮/ 1:3	行星齿轮/ 1:3	行星齿轮/ 1:3	行星齿轮/ 1:3
	Y	行星齿轮 / 1:3	行星齿轮 / 1:3	行星齿轮 / 1:3	行星齿轮 / 1:3	行星齿轮 / 1:3	行星齿轮 / 1:3
	Z	行星齿轮 / 1:5	行星齿轮 / 1:5	行星齿轮 / 1:5	行星齿轮 / 1:5	行星齿轮 / 1:5	行星齿轮 / 1:5
工作台（mm）		1500×500	1300×600	1700×1400	2500×1500	2500×1800	3000×2000
T型槽		22x175x3		22x160x9	22x160x9	22x200x10	22x200x9
工作台最大承载/kg		2000	2000	3000	3000	5000	5000
龙门过宽（mm）		600	/（1050工作台不通过横梁）	1500	1800	2280	2200
行程（mm）	X	1500	500	1700	2700	2500	3200
	Y	500	1000	1500	1800	1800	2200
	Z	300	标准500可定制	标准500可定制	标准500可定制	标准500可定制	标准500可定制
空载快移速度（m/min）	X	8000	10000	10000	10000	10000	10000
	Y	8000	10000	10000	10000	10000	10000
	Z	3000	6000	6000	6000	6000	6000
Z向空间（刀柄下端面距工作台平面距离，mm）		500可定制	500可定制	500/700可定制	500/700可定制	500/700可定制	500/700可定制
主轴中心至立柱
工作台至梁高度		750	750	750	700	750	750
设备占地（mm）	长×宽	5600×2000	4300×2600	4900×3300	7000×3500	6200×3480	8300×3900
设备占地（mm）	高	2500	3000	3300	3100	3300	4200
B轴倾角可调范围（°）		-5°~5°手动调节	-5°~5°手动调节	-5°~5°手动调节	-5°~5°手动调节	-5°~5°手动调节	-5°~5°手动调节
C轴倾角可调范围（°）		n×360°自动调节	n×360°自动调节	n×360°自动调节	n×360°自动调节	n×360°自动调节	n×360°自动调节
设备总功率（kW）		35	35	35	35	35	40
定位精度		0.02/300mm	0.02/300mm	0.02/300mm	0.02/300mm	0.02/300mm	0.02/300mm
各轴重复定位精度		0.02/300mm	0.02/300mm	0.02/300mm	0.02/300mm	0.02/300mm	0.02/300mm
电机型号	SP/3T	1PH3135-1DD04-2LA0	1PH3135-1DD04-2LA0	1PH3135-1DD04-2LA0	1PH3135-1DD04-2LA0	1PH3135-1DD04-2LA0	1PH3135-1DD04-2LA0
	功率	11	11	11	11	11	11
	额定转速	1000	1000	1000	1000	1000	1000
	SP/6T	1PH3135-1DD02-0KA0	1PH3135-1DD02-0KA0	1PH3135-1DD02-0KA0	1PH3135-1DD02-0KA0	1PH3135-1DD02-0KA0	1PH3135-1DD02-0KA0
	功率	12	12	12	12	12	12
	额定转速	1000	1000	1000	1000	1000	1000
	X1	1FK2208-3AC01-0MB0	1FK2208-3AC01-0MB0	1FK2208-3AC01-0MB0	1FK2208-3AC01-0MB0	1FK2208-3AC01-0MB0	1FK2208-3AC01-0MB0
	X2	/	/	/	/	/	/
	Y	1FK2308-4AB01-0MB0	1FK2308-4AB01-0MB0	1FK2308-4AB01-0MB0	1FK2308-4AB01-0MB0	1FK2308-4AB01-0MB0	1FK2308-4AB01-0MB0
	Z	1FK2208-4AC11-0MB0	1FK2208-4AC11-0MB0	1FK2208-4AC11-0MB0	1FK2208-4AC11-0MB0	1FK2208-4AC11-0MB0	1FK2208-4AC11-0MB0
	C	1FK2206-4AF01-0MB0	1FK2206-4AF01-0MB0	1FK2206-4AF01-0MB0	1FK2206-4AF01-0MB0	1FK2206-4AF01-0MB0	1FK2206-4AF01-0MB0
丝杆	X	5010	5010	5010	6320	6320	6320
	Y	5010	5010	5010	5010	5010	5010
	Z	6310	6310	6310	6310	6310	6310
线轨宽度	X	45	45	45	45	45	45
	Y	45	45	45	45	45	45
	Z	55	55	55	55	55	55
线轨数量	X	2	2	2	2	2	2
	Y	2	2	2	2	2	2
	Z	2	2	2	2	2	2
滑块数量	X	6	6	6	6	6	8
	Y	5	5	5	5	5	5
	Z	6	6	6	6	6	6
铸件重量/T		9		12.3	15.9		19.3
设备总重量/T		10	10	13	18	20	22
