回填式搅拌摩擦点焊机器人设备
万宇科技采用高转速、大扭矩的双回抽主轴,可实现铝、镁合金的1-10mm高质量无匙孔搅拌摩擦点焊。

资源 2.png

RFSSW点焊原理图

资源 3.png

RFSSW点焊宏观形貌


一、技术特点

● 无匙孔
通过焊具的回抽与回填,焊后无匙孔,接头性能高。

● 高转速
最高转速5000rpm,可实现最高5mm/s的下扎速度。

● 高柔性
通过六轴重载机器人,可实现空间三维点焊。

● 自动更换焊具
采用液压结构,可自动更换焊具。

0.8mm上板厚搭接


1.5mm上板厚搭接

多层板搭接



二、产品应用

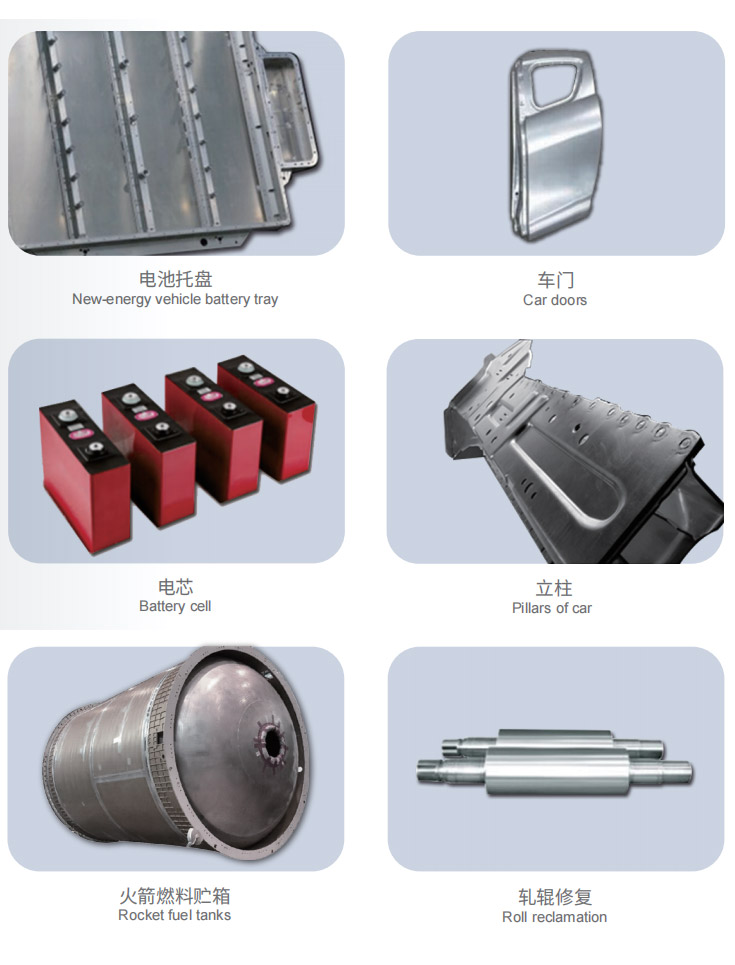

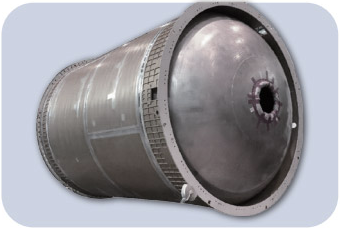

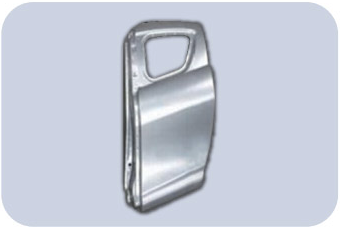

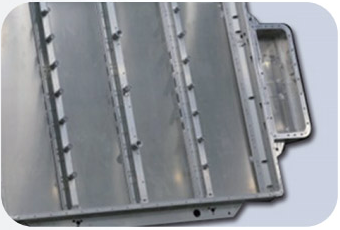

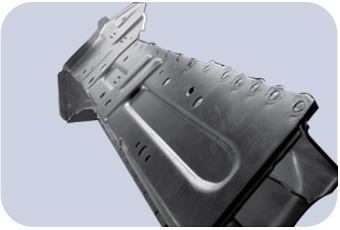

该设备适用于新能源汽车电池托盘、车门、门窗立柱、电芯电极和火箭燃料贮箱等产品焊接及修复。




三、基本参数

控制模式     恒压力控制
焊具装夹方式  自动装夹
主轴额定转速  2500 rpm
主轴最大转速  5000 rpm
主轴额定扭矩 57.3N·m
主轴最大扭矩 68.7N·m
扎入/回填速度 0~5mm/s
搅拌套行程 -10~+10mm
搅拌针行程  -10~+10mm
压力控制范围  0~5000N
工作范围  R2826mm
